Опис товару:
Стелаж довгого прольоту підходить для зберігання ручного підбиру дрібних предметів, контейнерів і транспортних контейнерів. Стійка може бути організована в одиночному або подвійному зворотному, ширина доріжки становить приблизно 900-1100 мм (Вт). Кожен рівень полиць середнього чергування може приймати навантаження від 200кг-600кг. широко використовується на складах, розподільчому центрі, складах деталей і виробничій лінії. Він легко регулюється без використання спеціального інструменту.

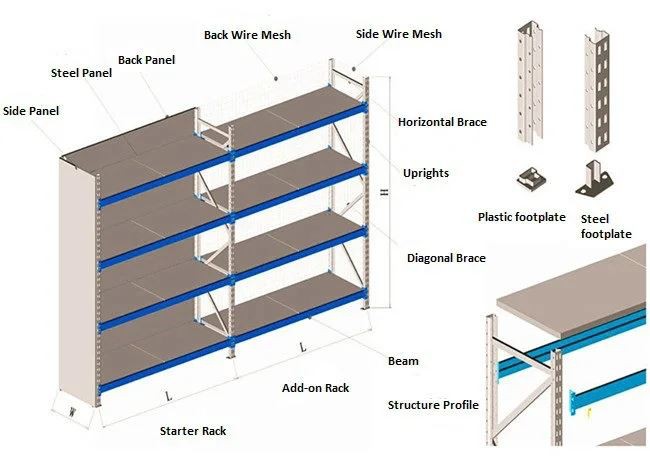

Основні компоненти
Прямостоячий:
Вертикальна має ширину близько 55-60 мм, яка має аналогічну конструкцію з рамами стійки піддону. Горизонтальні і діагональні брекети підіся на нижню і верхню частини для забезпечення жорсткості рами. Болтові опорні пластини підіся на кожну раму, залежно від проектної ємності.
Крок промінь
Вони регулюються на вертикальному 50мм або 75мм. Кожна балка має крок 24-28мм для кріплення сталевих полиць, а цілісний запобіжний замок фіксується для запобігання випадкового видалення кроку балок. Ємність навантаження променя заснована на ваших вимогах.
Полиці сталеві
Холоднокатаний лист використовується для виробництва сталевих полиць. Зазвичай товщина матеріалу може бути від 0,6 мм до 0,8 мм для SPCC. 4-6 шт полиць для одного рівня стелажів. Під полицями, посилені бруски точкових зварних, щоб запропонувати більшу вантажопідйомність.
Обробка всіх пофарбованих деталей - Епоксидно-порошкове покриття, полімеризоване при 180 °C.
Стандартні кольори : RAL 5015 (=синій) і RAL 7035 (=світло-сірий). Шлеви також можуть бути оцинковані обробкою. Спеціальні кольори надаються за запитом.
Основними компонентами є стійки, крокові балки і полиці. Стандартні технічні характеристики наступні:
Основні компоненти | Специфікації | Товщина | матеріал |
Кадри | 55*47*1.5 | 1.5 | Q235B |
55*47*1.8 | 1.8 | Q235B | |
60*60*1.5 | 1.5 | Q235B | |
60*60*1.8 | 1.8 | Q235B | |
Крок балки | 50*30*1.2 | 1.2 | Q235B |
50*30*1.5 | 1.5 | Q235B | |
60*40*1.2 | 1.2 | Q235B | |
60*40*1.5 | 1.5 | Q235B | |
80*50*1.5 | 1.5 | Q235B | |
80*50*1.8 | 1.8 | Q235B | |
80*50*2.0 | 2.0 | Q235B | |
110*50*2.0 | 2.0 | Q235B | |
110*50*2.3 | 2.3 | Q235B | |
Полиці | 24H, 28H | 0.6 | Пакет оновлень 1 (SPCC |
24H, 28H | 0.7 | Пакет оновлень 1 (SPCC |
Змінений стандартний розмір для стійки довгого прольоту:
Висота кадру | Чітка ширина полиці | Глибина рами (мм) |
1800 | 1200 | 400 |
2100 | 1500 | 500 |
2400 | 1800 | 600 |
2700 | 2000 | 800 |
3000 | 2300 | 1000 |
Переваги та ключові переваги
● Відповідає міжнародним нормам і нормам
● Широкий асортимент основних компонентів для зберігання всіх розмірів і ваг піддонів.
● Багато стандартних аксесуарів для задоволення кожної потреби в сховищі, які ви можете собі уявити
● Автоматизована конструкція, що забезпечує найкраще рішення для кожного застосування, включаючи статичні розрахунки
● Жорстка і стабільна конструкція
● Висока якість обробки
● Легка і швидка установка
● Масове обсяг виробництва, щоб запропонувати дуже економічно ефективну продукцію5. Крок завантаження діаграми:
Специфікація балок | Очистити прогин вводу (мм)<1> | |||||||
1000 | 1200 | 1500 | 1800 | 2000 | 2100 | 2300 | 2500 | |
Крок промінь 50 * 30 * 1,5 | 700 | 500 | 300 | |||||
Крок промінь 60 * 40 * 1,5 | 1500 | 1000 | 650 | 450 | 375 | |||
Крок промінь 80 * 50 * 1,5 | 2400 | 1500 | 1100 | 880 | 700 | 500 | ||
Крок промінь 110 * 50 * 1,5 | 2000 | 1500 | 1100 | 900 | 750 | 500 | ||
RFQ документи: Перш ніж відправити нам свою вимогу до котирування, будь ласка, підготуйте наступну інформацію:
Креслення САПР макета складу, якщо такі є.
Розмір коробки картонної коробки, ширина, глибина і висота.
Вага завантаження на коробку.
Чітка висота складу
Обов'язкові елементи рядків для зберігання.
Ваш внутрішньологічний потік всередині складу. обладнання для обробки матеайлу, таке як збір візка, пересувні драбини тощо.
